电力设备电子巡检管理系统
系统简介
电力设备电子巡检系统是电力企业安全生产保障必备系统之一。由手工记录和报告形式带来的设备巡检漏点，数据查询不方便，统计工作量大等弊端与现代电力企业所倡导的稳定性、可靠性、网络化以及信息共享要求已极其不适应。长春富尔软件有限公司在电厂的大力支持下，经过电厂和富尔公司相关技术人员精诚合作。经过认真分析电力企业现场工作的需求，一个安全、稳定、快捷、方便、功能齐全的电力设备电子巡检系统终于应运而生。

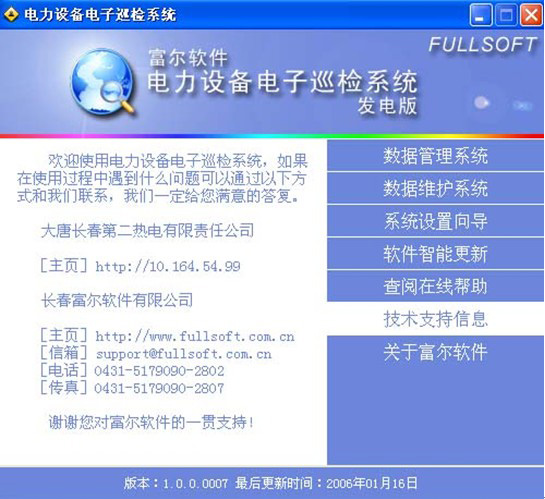

电力设备电子巡检系统是由数据管理系统、数据维护系统、系统设置向导、软件智能更新、查阅在线帮助等五大主要模块组成。
电力设备电子巡检系统能够极大的提高巡检工作效率，减轻生产一线人员的劳动强度，提高变电、配电设备及线路管理的水平，而且使用该系统对优化巡检人员监管，加强巡检与检修工作的衔接起到了非常好的促进作用。
目前，发电厂设备巡检方法如下：为确保发电厂设备稳定运行，采集设备运行的有关数据资料，提高工人检查设备的积极性和减少设备的安全隐患，采用管理部门在某些设备或在高度易损区处放置记录本，让工人巡检的时候将设备检查情况及检查时间添入记录本，管理部门定期检查记录本，如果有签字就证明该工人到此巡检过，反则按要求来考核工人。这样做是不太科学的，由此可能引发工人的反感心理，降低工作的积极性，可能工人为检查设备是为了在记录本上签字。并且现有发电厂设备巡检存在以下弊端：
1、发电厂几十年不变的纸、笔录入方式，落后、效率低。
2、工作人员容易出现不到现场进行设备巡检而乱填数据现象，设备巡视质量无法保证。
3、由于发电厂工作地点复杂，设备巡视路线无法控制，容易出现漏抄数据的现象。
4、现场查询抄表数据繁琐，甚至无从查起，无法统计、综合分析。
5、手工抄表数据电脑录入费时、费力、出错率高。
从上述几点可以了解人员手工巡检记录方式存在的各种问题。因此，对提高工作效率，变电、线路、配电的设备及线路管理水平，而且优化了对巡查人员的监管，对加强巡查与检修工作的衔接起到了非常好的促进作用。随着科学技术的迅速发展，计算机已经悄悄融入了人们的生产和生活当中，利用计算机软件进行电力设备巡检管理，是电力系统信息化建设的主要目标。
系统先进性
1、先进性：优秀开发工具的选择使系统具有良好的稳定性，数据库的选择使系统数据的安全性有了保障
2、系统有针对性的开发，能够适应现场的需要
3、分工明确：各个模块相互独立，数据的交互通过数据库完成，系统数据的管理严密、安全。
4、严格的权限区分：对于登录系统的不同身份的操作人员，系统提供的功能各不相同，各操作人员只能够“各司其职”,无法越权使用，并且系统对用户的操作进行了记录，当问题产生时，可以通过系统的日志直接找到责任人。
5、提示功能：对系统的重要操作部分，系统会给与醒目的提示，这样，最大限度的减少了误操作的发生。
6、可操作性: 界面风格清新独特、操作简单明了，短时间内就能达到熟练应用的程度
7、系统采用了角色及权限管理，能有效地保证数据安全性，防止非法操作。
8、系统具备巡检数据非法提示功能，能保证数据有效性。
9、服务器上的WEB查询软件，只具备查询功能，不影响数据安全性。
系统功能
数据采集功能
在利用采集器进行巡检作业时，可通过扫描条码即进入对应的巡检作业，即设备条码标签可被掌上式采集器自动确认。
采集器数据显示为中文显示。
在完成一个巡检作业后，等待扫描条码进入下一个巡检作业。
巡检项目可分为三种类别
1、可依据操作提示进行巡检操作，
2、针对状态问题进行回答，
3、直接输入数据进行抄表记录，即在设备巡视过程中，能够在掌上式采集器中输入设备的运行参数和工况数据。
在进行运行巡检作业时，数据采集时间自动生成，且不可修改。这样，可控制巡检人员到达相关巡检地点的时间，以提高采集数据的真实性。
数据查询功能
需要时，可实时查询采集器内的巡检数据，不需权限规定。
利用上页、下页按键，可查询尚未上传到数据管理微机中的所有已进行的巡检工作的数据。
如果确认查询某一巡检工作，则会跳转到指定巡检工作的第一个巡检项目的操作画面，并显示已抄录的数据值，然后利用上页、下页按键，依次进入到指定巡检工作的各对应巡检项目，并显示巡检值或已记录的抄表值。
数据修改功能
需要时，可修改采集器内的巡检数据，需要权限规定。
在进入巡检数据采集系统时，输入的用户名已规定了操作权限。如果起始输入的用户名对应的操作权限允许进行数据修改，则可直接进入数据修改画面，否则不可进入数据修改画面。
利用上页、下页按键，可修改尚未上传到数据管理微机中的所有巡检工作的数据。
如果确认修改某一巡检工作，则会跳转到指定巡检工作的第一个巡检项目的操作画面，并显示已抄录的数据值，等待用户进行修改或确认；然后利用上页、下页按键，依次进入到指定巡检工作的各对应巡检项目，并显示巡检值或已记录的抄表值。
修改数据后，数据采集时间为新的采集时间。
数据上传功能
利用基于非接触通讯方式，可简捷而迅速地将采集器内的运行巡检数据上传至数据管理微机中。
在进行数据传送、接收时，可监测传送、接收状态是否成功，只有成功传输、接收后，才提示用户是否确认刷新数据。
在数据上传完成后，可选择删除或自动删除已上传成功的运行巡检数据，以腾出采集器空间。
巡检路线控制功能
对于巡检地点可以定义为固定线路采集点以及随机采集点。对于固定线路巡检作业，可进行巡检路线控制，能完成预定的巡检路线的设备巡视；对于随机采集点，不进行巡检路线控制。
用户在定义巡检作业基本资料时，可定义巡检顺序号，此即为巡检路线控制的基础。
巡检项目的序号定义、巡检周期的定义即自动轮转计算，也是巡检路线控制的依据。
对于固定线路的巡检，在完成一个巡检作业后，依据事先定义的巡检路线，等待进入到下一个巡检地点或设备的巡检作业，并给出相关操作提示。
如果其后进入的巡检地点或巡检项目不对，采集器会进行提示，以达到控制巡检线路、防止漏抄录数据的目的。
巡检操作提示功能
在进行运行巡检作业时，用户在巡检项目定义中，有定义操作提示时，在进行相关巡检作业时，会显示对应的巡检操作提示。
操作提示的定义可以在数据管理微机上通过“运行巡检数据管理软件”任意增加、减少，也可以进行修改，然后将基本资料库下传至采集器中。
需要的话，如果用户在巡检项目定义中有定义缺省值时，可进行正常值提示。
对于固定线路的巡检，在完成一个巡检作业时，会提示进入到下一个巡检作业。
非法数据提示功能
对于数据记录项，具备变量越限、数据非法提示功能。
如果在巡检项目定义中，有定义数值范围时，如：上限、上上限、下限、下下限，在运行巡检抄表数据录入过程中，会依据设备的不同，有针对性地进行数据有效性检查。如果仅仅定义数据上限或上上限，则仅进行越上限或越上上限检查。如果仅仅定义数据下限或下下限，则仅进行越下限或越下下限检查。如果数据非法或变量越限，会提示操作员确认输入或进行修改。如果在巡检项目定义中，未定义数值范围，则不进行非法数据提示。在巡检项目定义中改变数值范围定义时，对应地改变非法数据检查功能。
效益分析
发电厂完全实现电力设备电子巡检之后，巡检系统对巡检人员的巡检过程详细记录，以防漏检的发生，减少了设备存在故障隐患。有利于保证电网的安全、可靠和经济运行，减少事故的发生，保障各变电设备、线路、配电的运行可靠性，保证对设备及线路健康状况的有效分析和预测，同时对提高巡检员的工作责任心及对所辖设备熟悉程度起到了一定的作用。
“电力设备电子巡检” 的应用把人员现场笔录采集数据信息时代，提高到全面进入信息化的时代，如今的电力企业有关部门非常重视安全生产，而安全生产的前提条件机组设备是否正常工作这点需要记录准确，快捷，方便，安全。电力设备巡检工作朝着更具有实用性、时效性、积极性、安全性的方向发展。“电力设备电子巡检”的建成和运用于电力企业单位有利于企业实现办公现代化、信息资源化、生产安全化、传输网络化、决策科学化；将推动电力企业工作再上新台阶，促进电力企业经济效益，保证社会各企业稳定工作生产提高企业的效益。
|
| | |
